km m 0 Padova  12 11 Campodarsego  17 15 S.Giorgio  29 19 Camposampiero   24 31 Castelfranco  43 48 Montebelluna 109 56 Cornuda 163 66 Fener 192 83 Feltre 325 101 Bribano 317 114 Belluno 389 121 Polpet 397 132 Longarone 473 158   Calalzo 806

A fianco sono indicate le altitudini delle stazioni ferroviarie lungo la linea Padova-Calalzo, oltre alla lunghezza progressiva della linea ferroviaria. Prova a rappresentare graficamente, su carta millimetrata o utilizzando opportunamente il computer, come varia l'altitudine al procedere lungo la linea ferroviaria.

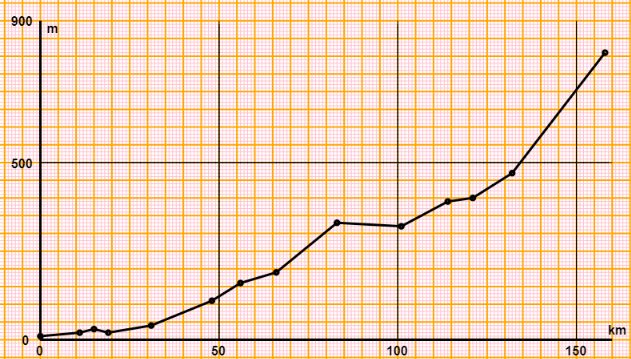

È solo un esempio di grafico per punti. Attività di questo tipo vanno affrontate sin dalla scuola primaria, utilizzando prima carta quadrettata, poi carta millimetrata.

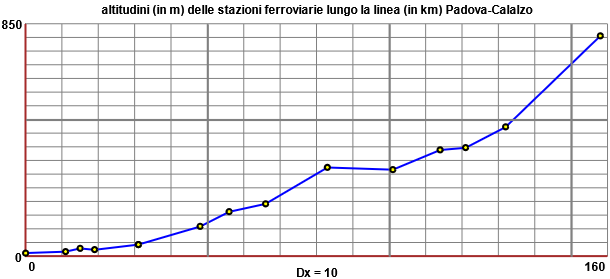

Successivamente si possono (devono) affrontare "anche" usando il computer.  Qui sotto vedi il grafico realizzato con questo script.



...
aX = 0; bX = 160; aY = 0; bY = 850
Dx = 10; Dy = 50
titolo = "altitudini (in m) delle stazioni ferroviarie lungo la linea (in km) Padova-Calalzo"
Cax="brown"; Cgr="grey"
quadro=1
C0="blue"; C1=C2=C3=C4="grey"
Q0x=L0x = [ 0,11,15,19,31,31, 48, 56, 66, 83,101,114,121,132,158]
Q0y=L0y = [12,17,29,24,43,43,109,163,192,325,317,389,397,473,806]
L1x=[50,50]; L1y=[0,850]; L2x=[100,100]; L2y=[0,850]; L3x=[150,150]; L3y=[0,850]
L4x=[0,160]; L4y=[500,500]
...
